Ailsa DIN Achromatic
Das ATLAS Ailsa DIN Achromatic RCA ist ein hochwertiges analoges Interconnect-Kabel zur Verbindung von HiFi-Komponenten mit DIN-Ausgang zu Geräten mit Cinch-Eingängen (RCA). Es basiert auf der Ailsa-Serie von Atlas und wurde entwickelt, um eine besonders präzise und störungsarme Signalübertragung in anspruchsvollen High-End-Audiosystemen zu ermöglichen.
Das Kabel verwendet hochreine OCC-Kupferleiter und eine mehrlagige Abschirmung, um externe Störeinflüsse zu minimieren. In Kombination mit der Achromatic-Steckertechnologie entsteht eine stabile Verbindung, die den Signalfluss zwischen Quelle und Verstärker möglichst unverfälscht überträgt.
Das Ailsa DIN Achromatic RCA eignet sich insbesondere für hochwertige HiFi-Systeme, bei denen Geräte mit DIN-Anschluss – beispielsweise bestimmte Vorverstärker oder Quellgeräte – in moderne Cinch-basierte Anlagen integriert werden sollen.
Konstruktion & Materialien
Das Ailsa DIN Achromatic RCA nutzt hochreine OCC-Kupferleiter (Ohno Continuous Cast). Dieses Verfahren erzeugt eine besonders homogene Kupferstruktur mit langen Kristallen und reduziert Übergangswiderstände innerhalb des Leiters.
Die Kabelkonstruktion basiert auf einer mehradrigen, geschirmten Multicore-Struktur, die eine stabile Signalführung ermöglicht und gleichzeitig externe Störungen reduziert.
Als Dielektrikum wird PEF (Foamed Polyethylene) eingesetzt. Dieses Material besitzt eine niedrige Dielektrizitätskonstante und unterstützt eine schnelle sowie verlustarme Signalübertragung.
Zur Abschirmung verwendet Atlas eine Kombination aus Folie und OFC-Kupfergeflecht, wodurch elektromagnetische Störungen sowie Hochfrequenzinterferenzen wirksam reduziert werden.
Dual-Drain Abschirmungssystem
Das Kabel nutzt das von Atlas entwickelte Dual-Drain-System (dd).
Hierbei verbinden zwei symmetrische Drain-Leiter die Abschirmung mit der Rückleitung des Steckers. Diese Konstruktion verhindert mechanische Belastungen der Abschirmung während der Konfektionierung und erhält die elektrische Struktur des Kabels.
Das Ergebnis ist eine konstante 360°-Abschirmung, die Störsignale reduziert und eine stabile elektrische Umgebung für das Audiosignal schafft.
DIN zu RCA Verbindung

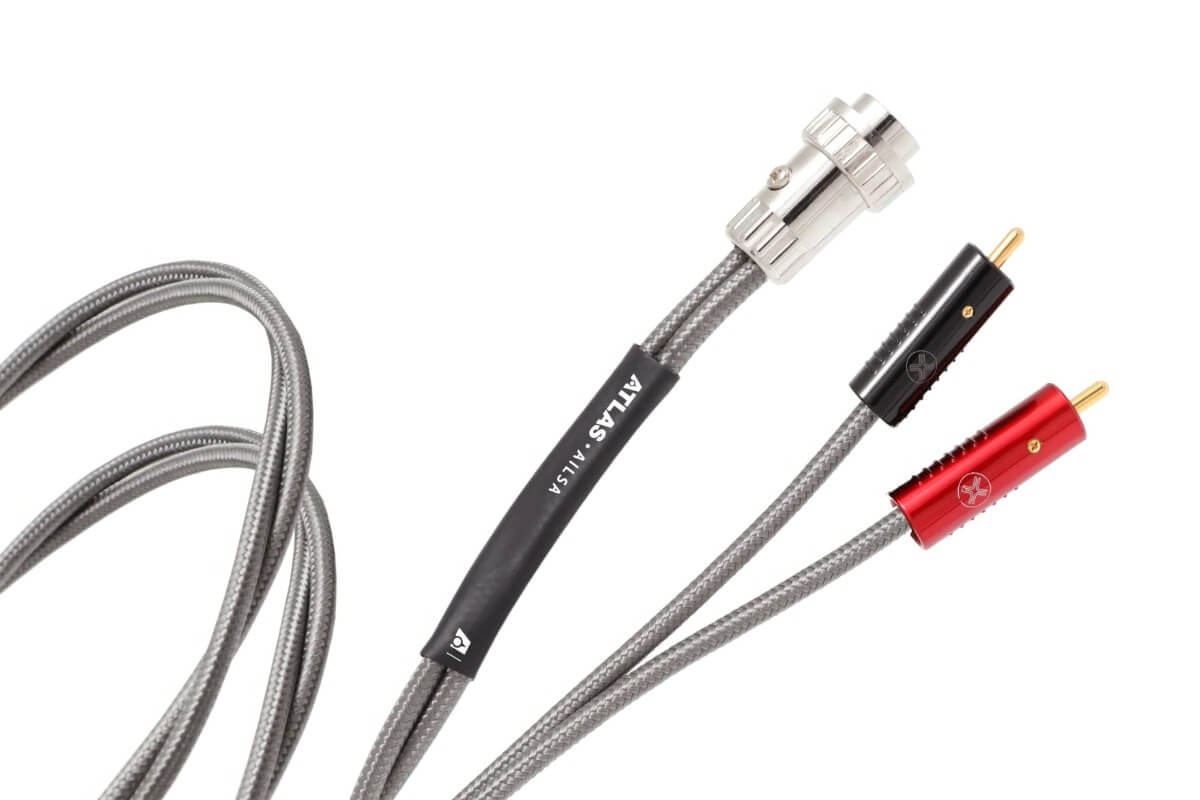

Das Ailsa DIN Achromatic RCA ist mit einem 5-poligen DIN-Stecker (180°) auf der Quellseite und zwei RCA-Steckern auf der Verstärkerseite ausgestattet.
Die Standardbelegung lautet:
- Pin 2 – Ground
- Pin 3 – Left
- Pin 5 – Right
Optional sind auch alternative Pin-Konfigurationen verfügbar, beispielsweise 4- oder 5-Pin-Varianten für Naim-Komponenten.
Achromatic RCA Steckertechnologie
Die Cinch-Seite des Kabels ist mit Achromatic X RCA Steckern ausgestattet. Diese wurden entwickelt, um die elektrischen Einflüsse der Steckverbindung auf das Audiosignal zu minimieren.
Die Stecker besitzen eine nichtmagnetische Low-Mass-Konstruktion, wodurch Wirbelströme und kapazitive Effekte reduziert werden können.
Die Verbindung zwischen Kabel und Stecker erfolgt über eine lötfreie Cold-Weld-Verbindung, wodurch eine gasdichte Metallverbindung entsteht und ein durchgehender Signalpfad ohne zusätzliches Lötmaterial erreicht wird.
Klangcharakter
Das ATLAS Ailsa DIN Achromatic RCA wurde für eine besonders natürliche und hochauflösende Musikwiedergabe entwickelt.
Typische Eigenschaften:
- hohe Detailauflösung
- präzise räumliche Darstellung
- kontrollierte Dynamik
- sehr niedriger Hintergrundrauschpegel
Die Konstruktion sorgt für eine klare und ausgewogene Wiedergabe, wodurch auch komplexe Musikpassagen präzise und strukturiert dargestellt werden.
Technische Daten
65,35 pF/m
0,555 µH/m
0,0239 Ohm/m
0,75m
1,00m
1,50m
2,00m
3,00m
- DIN auf DIN
- DIN auf RCA
- DIN auf XLR
